O cabo de cobre nu é um elemento fundamental na construção de redes elétricas de alta tensão e de transmissão de energia elétrica em longas distâncias.
Sem qualquer revestimento ou isolamento, o que o torna capaz de suportar grandes correntes elétricas sem sobrecarregar ou aquecer excessivamente.
Por ser um material altamente condutor, o cobre apresenta baixa resistência elétrica, o que o torna ideal para a transmissão de grandes volumes de energia elétrica em longas distâncias.
Além disso, sua construção simples e robusta garante uma maior durabilidade e menor custo em relação a outros tipos de cabos elétricos.
Neste artigo, serão abordados os principais aspectos relacionados ao cabo de cobre nu, como sua composição, propriedades elétricas, aplicações e vantagens em relação a outros tipos de cabos elétricos.
Em que consiste o cabo de cobre nu?

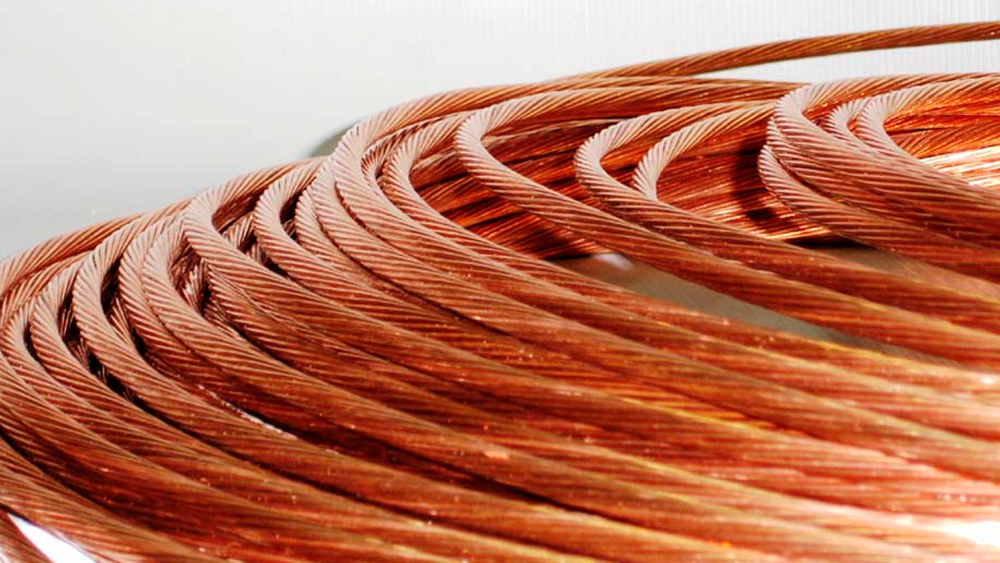

O cabo de cobre nu é um tipo de cabo elétrico que consiste em um condutor metálico feito de cobre sem qualquer tipo de revestimento ou isolamento.
Ele é composto apenas pelo condutor de cobre puro, que geralmente é formado por uma ou várias fileiras de fios torcidos juntos.
Devido a sua simplicidade construtiva, o cabo de cobre nu apresenta uma maior durabilidade e menor custo em relação a outros tipos de cabos elétricos.
Além disso, sua alta condutividade elétrica permite a transmissão de grandes volumes de energia elétrica em longas distâncias com baixa resistência elétrica, o que o torna ideal para a construção de redes elétricas de alta tensão e de transmissão de energia elétrica em longas distâncias.
Porém, por não apresentar isolamento elétrico, o cabo de cobre nu não é indicado para aplicações em instalações elétricas residenciais ou comerciais, onde é necessário garantir a segurança das pessoas e a proteção dos equipamentos elétricos contra curtos-circuitos e outras falhas elétricas.
Aplicações típicas do cabo de cobre nu na indústria
O cabo de cobre nu é amplamente utilizado na indústria para diversas aplicações que exigem alta resistência elétrica e mecânica.
Alguns exemplos de suas principais aplicações incluem:
- Redes de transmissão de energia elétrica em longas distâncias, como as linhas de transmissão de energia elétrica de alta tensão que interligam as usinas geradoras aos centros consumidores.
- Conexões elétricas em subestações de energia elétrica, onde o cabo de cobre nu é utilizado para conectar os transformadores, disjuntores e outros equipamentos elétricos.
- Aterramento elétrico em sistemas de proteção contra descargas atmosféricas e sobretensões.
- Estruturas de sustentação de antenas e equipamentos de telecomunicações, como torres de transmissão, mastros e postes.
- Aplicações em sistemas de iluminação pública, como postes e braços de luminárias.
- Aplicações em sistemas de proteção contra incêndio, como aterramentos elétricos em bombas e equipamentos de combate a incêndio.
O cabo de cobre nu é um componente fundamental em diversas aplicações industriais que exigem alta resistência e durabilidade, além de uma excelente capacidade de condução elétrica.
Quais as vantagens do uso do cabo de cobre nu?
O uso do cabo de cobre nu apresenta diversas vantagens em relação a outros tipos de cabos elétricos, como veremos a seguir:
- Alta condutividade elétrica:
O cobre é um excelente condutor de eletricidade, apresentando uma resistência elétrica muito baixa.
Isso significa que o cabo de cobre nu é capaz de transportar grandes volumes de energia elétrica com baixas perdas por aquecimento e por queda de tensão.
- Maior durabilidade:
O cobre apresente uma maior durabilidade em relação a outros tipos de cabos elétricos, pois é menos suscetível corrosão pela oxidação.
- Menor custo:
O cabo de cobre nu apresenta um menor custo em relação a outros tipos de cabos elétricos, pois não requer a adição de isolamento elétrico ou outros materiais adicionais.
- Segurança:
Por não apresentar isolamento elétrico, o cabo de cobre nu é menos suscetível a falhas devido ao desgaste do isolamento elétrico ou a danos causados por roedores, por exemplo.
Normas técnicas aplicadas na fabricação do cabo de cobre nu
Existem algumas normas técnicas brasileiras relacionadas ao cabo de cobre nu. Cada uma delas possui requisitos específicos que devem ser seguidos para garantir a qualidade e a segurança do cabo de cobre nu em diferentes aplicações.
ABNT NBR 5111
Esta norma estabelece os requisitos para os fios de cobre nu utilizados na fabricação de condutores elétricos de cabos aéreos, como linhas de transmissão de energia elétrica.
Ela define as características técnicas dos fios de cobre, como diâmetro, resistência elétrica, tensão de ruptura, peso e outras propriedades.
ABNT NBR 5349
Estabelece os requisitos para os cabos de cobre nu utilizados em redes de distribuição de energia elétrica aéreas.
Ela define as características técnicas dos cabos, como diâmetro, resistência elétrica, tensão de ruptura, peso e outras propriedades.
ABNT NBR 9518
Esta norma estabelece os requisitos para a fixação de cabos de cobre nu em suportes e isoladores em redes aéreas de distribuição de energia elétrica.
Define as condições de instalação dos cabos, como espaçamentos mínimos entre cabos e entre cabos e estruturas, altura de instalação e outras recomendações.
ABNT NBR 6881
Estabelece os requisitos para os fios e cabos de cobre nu utilizados em sistemas de aterramento elétrico.
É referente às características técnicas dos fios e cabos, como diâmetro, resistência elétrica, tensão de ruptura, peso e outras propriedades.
ABNT NBR 6524
Esta norma estabelece os requisitos para os cabos de cobre nu utilizados em sistemas de iluminação pública.
Ela define as características técnicas dos cabos, como diâmetro, resistência elétrica, tensão de ruptura, peso e outras propriedades.
ABNT NBR 6810
Estabelece os requisitos para os cabos de cobre nu utilizados em sistemas de telecomunicações.
Define as características técnicas dos cabos, como diâmetro, resistência elétrica, tensão de ruptura, peso e outras propriedades.
ABNT NBR 6814
Estabelece os requisitos para os cabos de cobre nu utilizados em sistemas de aterramento elétrico de proteção contra descargas atmosféricas.
Ela define as características técnicas dos cabos, como diâmetro, resistência elétrica, tensão de ruptura, peso e outras propriedades.
ABNT NBR 6815
Esta norma estabelece os requisitos para os cabos de cobre nu utilizados em sistemas de proteção contra incêndios.
Ela define as características técnicas dos cabos, como diâmetro, resistência elétrica, tensão de ruptura, peso e outras propriedades.
Além das normas brasileiras, a American Society for Testing and Materials (ASTM) também possui normas que especificam os requisitos para fios de cobre comumente usados em cabos de cobre nu.
ASTM B1
Esta norma estabelece os requisitos para fios de cobre e ligas de cobre que são usados na fabricação de cabos elétricos.
Ela define as dimensões, a resistência elétrica, a composição química e outras propriedades importantes para os fios de cobre.
ASTM B2
Especifica os requisitos para fios de cobre recozidos, ou seja, fios que foram aquecidos para reduzir a dureza e torná-los mais maleáveis.
Ela estabelece os requisitos para as dimensões, resistência elétrica, composição química e outras propriedades importantes para os fios de cobre recozidos.
ASTM B3
Esta norma estabelece os requisitos para fios de cobre rígidos, ou seja, fios que não podem ser dobrados facilmente.
Ela define as dimensões, a resistência elétrica, a composição química e outras propriedades importantes para os fios de cobre rígidos.
ASTM B8
Especifica os requisitos para fios de cobre estanhados, ou seja, fios que foram revestidos com uma fina camada de estanho.
Ela estabelece os requisitos para as dimensões, resistência elétrica, composição química e outras propriedades importantes para os fios de cobre estanhados.
Tanto as normas ASTM como as ABNT são importantes para garantir que os fios de cobre usados em cabos de cobre nu atendam a certos requisitos de qualidade e desempenho.
Isso ajuda a garantir que os cabos de cobre nu sejam seguros e confiáveis para uso em diversas aplicações.
Especificação técnica do cabo de cobre nu fornecido pela Onix CD
O cabo de cobre nu fornecido pela Onix CD é fabricado com altos padrões de qualidade e em conformidade com as normas técnicas exigidas.
O produto apresenta especificações técnicas que garantem maior eficiência e segurança em suas aplicações.
Conheça a tabela de características técnicas do cabo de cobre nu distribuído pela Onix CD:
| Característica Técnica | Unidade de Medida | Valor Médio |
|---|---|---|
| Diâmetro do condutor | milímetros (mm) | 2,5 – 25 mm |
| Seção transversal | milímetros quadrados (mm²) | 10 – 240 mm² |
| Resistência elétrica | ohms por quilômetro (Ω/km) | 0,8 – 1,7 Ω/km |
| Capacidade de corrente | ampères (A) | 50 – 430 A |
| Peso do cobre | quilogramas por quilômetro (kg/km) | 90 – 2160 kg/km |
| Camada de cobre | micrômetros (µm) | 20 – 200 µm |
| Classe de encordoamento | – | Classe 1 – Classe 5 |
| Coeficiente de dilatação térmica | partes por milhão por grau Celsius (ppm/°C) | 16,6 ppm/°C |
| Condutividade elétrica | porcentagem da condutividade do cobre puro (IACS) | 95 – 100% IACS |
| Resistência à tração | megapascal (MPa) | 200 – 400 MPa |
Em conclusão, o cabo de cobre nu é uma opção simples e eficaz para o transporte de energia elétrica em diversas aplicações industriais.
Sua alta condutividade elétrica, durabilidade, baixo custo, facilidade de instalação e segurança fazem dele uma escolha popular entre aplicações elétricas.
Além disso, as normas técnicas ajudam a garantir que os fios de cobre usados em cabos de cobre nu atendam a padrões de qualidade e desempenho.
No entanto, é importante lembrar que a qualidade do cabo de cobre nu é fundamental para garantir o sucesso do projeto.
Dessa forma, optar pelo uso do cabo de cobre nu fornecido pela Onix CD pode proporcionar inúmeros benefícios, garantindo um transporte eficiente e seguro de energia elétrica.
