Aplicação

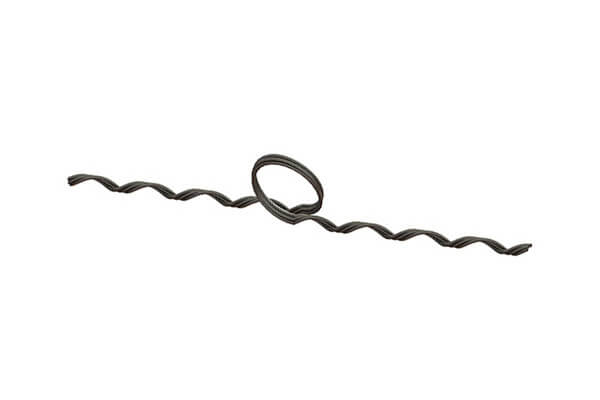

O Laço Lateral Preformado – destina‑se à fixação do cabo condutor ao “pescoço” do isolador de pino.
Características Técnicas e Específicas
É fabricado a partir de fios de aço galvanizados ou fios de aço revestidos de alumínio e após a formação recebe na parte interna um material abrasivo para melhorar o agarramento sobre o cabo.
| Para Condutores de Alumínio CA e CAA – Isolador de Pino Ø 60 mm | |||||||
| Referência | Intervalo de Diâmetro de Aplicação (mm) | Condutor AWG/MCM | Comprimento ±25 (mm) | Código de Cor | Massa aproximada (kg) | ||
| min | max | CAA | CA | ||||
| STC-1250 | 4,82 | 5,47 | # 6; 6/1 | – | 406 | azul | 0,05 |
| STC-1251 | 5,48 | 6,21 | – | # 4; 7 fios | 432 | marrom | 0,05 |
| STC-1252 | 6,22 | 7,05 | # 4; 6/1 | – | 483 | laranja | 0,07 |
| STC-1253 | 7,06 | 8,01 | # 2; 6/1 | # 2; 7 fios | 533 | púrpura | 0,07 |
| STC-1254 | 8,02 | 9,08 | # 1; 6/1 | # 1; 7 fios | 609 | vermelho | 0,11 |
| STC-1255 | 9,09 | 10,3 | 1/0; 6/1 | 1/0; 7 fios | 660 | amarelo | 0,12 |
| STC-1256 | 10,31 | 11,67 | 2/0; 6/1 | 2/0; 7 fios | 711 | azul | 0,15 |
| STC-1257 | 11,68 | 13,22 | 3/0; 6/1 | 3/0; 7 fios | 787 | laranja | 0,17 |
| STC-1258 | 13,23 | 14,95 | 4/0; 6/1 | 4/0; 7 fios | 813 | vermelho | 0,17 |
| STC-1259 | 14,96 | 16,95 | 266,8; 18/1 e 26/7 | 300; 19 fios / 336,4; 19 fios | 584 | púrpura | 0,19 |
| STC-1260 | 16,96 | 19,19 | 300; 26/7 e 30/7 / 336,4; 18/1, 26/7 e 30/7 | 397,5; 19 fios | 635 | marrom | 0,2 |
| STC-1261 | 19,2 | 21,81 | 397,5; 26/7 e 30/7 / 477; 18/1, 24/7 e 26/7 | 477; 19 fios / 500; 19 fios / 556,5; 19 fios | 660 | vermelho | 0,22 |
| STC-1262 | 21,82 | 24,6 | 477; 30/7 / 556,5; 18/1, 26/7 e 30/7 | 636; 37 fios | 711 | azul | 0,23 |
| Para Condutores de Alumínio CA e CAA – Isolador de Pino Ø 75 mm | |||||||
| Referência | Intervalo de Diâmetro de Aplicação (mm) | Condutor AWG/MCM | Comprimento ±25 (mm) | Código de Cor | Massa aproximada (kg) | ||
| min | max | CAA | CA | ||||
| STF-1151 | 5,48 | 6,21 | – | # 4; 7 fios | 432 | marrom | 0,06 |
| STF-1152 | 6,22 | 7,05 | # 4; 6/1 | – | 483 | laranja | 0,08 |
| STF-1153 | 7,06 | 8,01 | # 2; 6/1 | # 2; 7 fios | 533 | púrpura | 0,09 |
| STF-1154 | 8,02 | 9,08 | # 1; 6/1 | # 1; 7 fios | 609 | vermelho | 0,12 |
| STF-1155 | 9,09 | 10,3 | 1/0; 6/1 | 1/0; 7 fios | 660 | amarelo | 0,13 |
| STF-1156 | 10,31 | 11,67 | 2/0; 6/1 | 2/0; 7 fios | 711 | azul | 0,16 |
| STF-1157 | 11,68 | 13,22 | 3/0; 6/1 | 3/0; 7 fios | 762 | laranja | 0,17 |
| STF-1158 | 13,23 | 14,95 | 4/0; 6/1 | 4/0; 7 fios | 813 | vermelho | 0,18 |
| STF-1159 | 14,96 | 16,95 | 266,8; 18/1 e 26/7 | 300; 19 fios / 336,4; 19 fios | 584 | púrpura | 0,2 |
| STF-1160 | 16,96 | 19,19 | 300; 26/7 e 30/7 / 336,4; 18/1, 26/7 e 30/7 | 397,5; 19 fios | 635 | marrom | 0,21 |
| STF-1161 | 19,2 | 21,81 | 397,5; 26/7 e 30/7 / 477; 18/1, 24/7 e 26/7 | 477; 19 fios / 500; 19 fios / 556,5; 19 fios | 660 | vermelho | 0,22 |
| STF-1162 | 21,82 | 24,6 | 477; 30/7 / 556,5; 18/1, 26/7 e 30/7 / 605; 24/7 e 26/7 | 636; 37 fios | 711 | azul | 0,25 |
| Para Condutores de Alumínio CA e CAA – Isolador de Pino Ø 105 mm | |||||||
| Referência | Intervalo de Diâmetro de Aplicação (mm) | Condutor AWG/MCM | Comprimento ±25 (mm) | Código de Cor | Massa aproximada (kg) | ||
| min | max | CAA | CA | ||||
| STK-1601 | 5,48 | 6,21 | – | # 4; 7 fios | 457 | marrom | 0,07 |
| STK-1602 | 6,22 | 7,05 | # 4; 6/1 | – | 507 | laranja | 0,09 |
| STK-1603 | 7,06 | 8,01 | # 2; 6/1 | # 2; 7 fios | 558 | púrpura | 0,09 |
| STK-1604 | 8,02 | 9,08 | # 1; 6/1 | # 1; 7 fios | 635 | vermelho | 0,13 |
| STK-1605 | 9,09 | 10,3 | 1/0; 6/1 | 1/0; 7 fios | 686 | amarelo | 0,14 |
| STK-1606 | 10,31 | 11,67 | 2/0; 6/1 | 2/0; 7 fios | 736 | azul | 0,18 |
| STK-1607 | 11,68 | 13,22 | 3/0; 6/1 | 3/0; 7 fios | 787 | laranja | 0,19 |
| STK-1608 | 13,23 | 14,95 | 4/0; 6/1 | 4/0; 7 fios | 812 | vermelho | 0,2 |
| STK-1609 | 14,96 | 16,95 | 266,8; 18/1 e 26/7 | 300; 19 fios / 336,4; 19 fios | 584 | púrpura | 0,2 |
| STK-1610 | 16,96 | 19,19 | 300; 26/7 e 30/7 / 336,4; 18/1, 26/7 e 30/7 | 397,5; 19 fios | 635 | marrom | 0,21 |
| STK-1611 | 19,2 | 21,81 | 397,5; 26/7 e 30/7 / 477; 18/1, 24/7 e 26/7 | 477; 19 fios / 500; 19 fios / 556,5; 19 fios | 660 | vermelho | 0,22 |
| STK-1612 | 21,82 | 24,6 | 477; 30/7 / 556,5; 18/1, 26/7 e 30/7 / 605; 24/7 e 26/7 | 636; 37 fios | 711 | azul | 0,25 |
